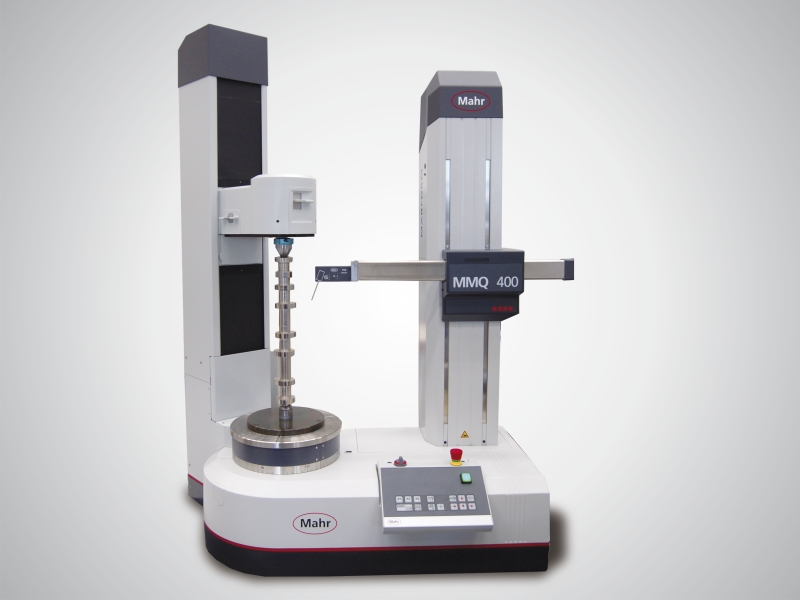

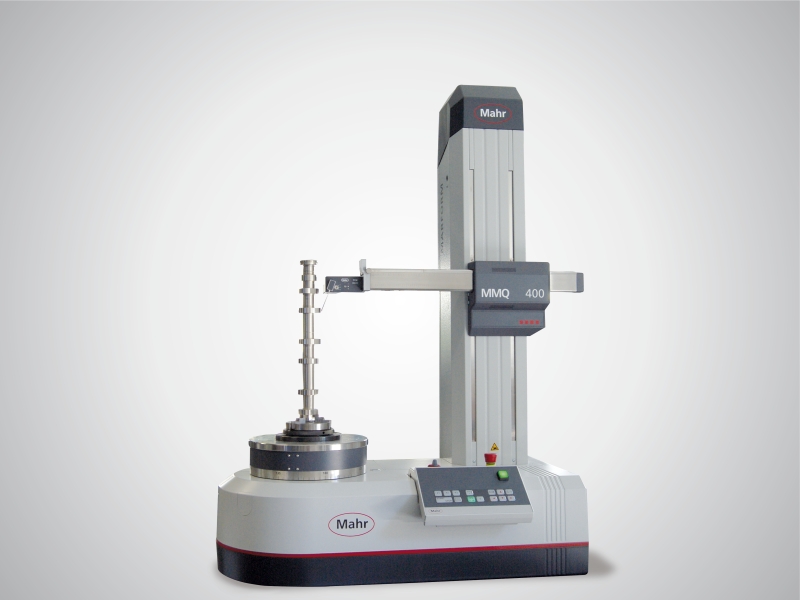

MarForm MMQ 400，適用于按照DIN ISO 1101標準進行大批量工件的測量評估。
Z和X方向的高精度測量軸使各種形狀的測量任務成為可能。各種不同版本的MarForm MMQ 400可用于測量
MarForm MMQ400 具有不同的模塊，可根據您的要求進行優化組裝：
|
|
MMQ 400-2 |
MMQ 400-2 |
MMQ 400-2 |
|
圓度偏差（μm+μm/mm 測量高度）* |
0,01 + 0,00025 |
0,01 + 0,00025 |
0,01 + 0,00025 |
|
圓度偏差（μm+μm/mm 測量高度）** |
0,02 + 0,0005 |
0,02 + 0,0005 |
0,02 + 0,0005 |
|
軸向跳動偏差（μm+μm/mm 測量半徑）* |
0,02 + 0,0001 |
0,02 + 0,0001 |
0,02 + 0,0001 |
|
軸向跳動偏差（μm+μm/mm 測量半徑）** |
0,04 + 0,0002 |
0,04 + 0,0002 |
0,04 + 0,0002 |
|
調心調平工作臺 |
手動/自動 |
手動/自動 |
自動 |
|
工作臺直徑 (mm) |
285 |
285 |
285 |
|
工作臺負載，居中 (N) |
600 |
600 |
400 |
|
速度 (rpm) 50 Hz / 60 Hz |
0.2-15 |
0.2-15 |
0.2-15 |
|
測量路徑，機動 (mm)，Z 軸 |
350 |
500 |
900 |
|
直線度偏差/100 mm 測量路徑 (μm)**，Z 軸 |
0.15 |
0.15 |
0.15 |
|
直線度偏差/總測量路徑 (μm)**，Z 軸 |
0.3 |
0.4 |
0.9 |
|
跟蹤方向的平行度偏差 Z-/C-軸 (μm) |
0.5 |
0.8 |
2 |
|
測量速度 (mm/s)，Z 軸 |
0,1-30 |
0,1-30 |
0,1-30 |
|
定位速度 (mm/s)，Z 軸 |
0,5 -100 |
0,5 -100 |
0,5 -100 |
|
測量路徑，機動 (mm)，X 軸 |
180 |
280 |
280 |
|
直線度偏差 /av.100 mm 測量路徑 (μm)**，Z 軸 |
0.4 |
0.5 |
0.5 |
|
直線度偏差/總測量路徑 (μm)**，X 軸 |
0.8 |
1.5 |
1.5 |
|
垂直度 Y-/C-軸 (μm) |
1 |
2 |
2 |
|
定位速度 (mm/s)，X 軸 |
0,5-30 |
0,5-30 |
0,5-30 |
|
測量速度 (mm/s)，X 軸 |
0,5-10 |
0,5-10 |
0,5-10 |
MarForm MMQ 400-2 有七種不同版本，可滿足您的不同要求，是所有任務的理想選擇：
MarForm MMQ 400-2 提供帶手動調心調平工作臺的半自動測量站型號和配備機動調心調平工作臺與 T7W 測頭的全自動測量站型號，是無操作員干預對零件進行精密測量的理想選擇。
T7W 測頭有一個機動旋轉軸，讓您可以逐漸將測頭移到任意接觸位置。它可用于測量柱形表面和端面。另外，作為零位置測頭，T7W 也可自動在內外尺寸測量或上下端面測量之間切換，無需操作員干預。無需操作員干預即可在復雜工件上完成全自動測量。T7W 測桿是可更換的。利用機動旋轉軸您也可創(chuàng )建多點測桿#96 如帶多個接觸元素的測桿#96 讓您能夠在一次測量中切換多個探針球幾何形狀。
結合檢查形位公差與監控粗糙度參數。利用 MarForm MMQ 400-2 在記錄典型粗糙度參數，如 Ra 和 Rz 的同時對工件進行形狀測試，無需更換測量站時重新固定工件。這是通過機動化、程序控制的紅寶石球狀測頭與粗糙度測頭 PHT 6-350 切換完成的。無需操作員干預，而且相關測頭將自動從垂直觸點移到水平位置。這是使用 T7W 形狀測試儀的機動旋轉軸完成的，該軸以 1° 的增量定位測頭。
